Comment fonctionne une fenêtre oscillo-battante ?

La fenêtre oscillo-battante s’est imposée dans les maisons comme dans les appartements parce qu’elle réunit deux gestes dans un seul vantail : on l’ouvre en grand à la française pour nettoyer le vitrage ou aérer franchement, ou on la bascule en position soufflet pour laisser entrer l’air par le haut sans encombrer la pièce. Tout passe par une poignée à trois positions et par une quincaillerie discrète logée dans le pourtour de l’ouvrant. Ce guide démonte le mécanisme pièce par pièce, montre dans quelles pièces elle rend le plus de services, comment l’entretenir pour qu’elle reste souple et quelles limites garder en tête avant de la choisir.

Fenêtre oscillo-battante : deux ouvertures pour un seul vantail

Parmi les nombreux types de fenêtres que l’on rencontre en rénovation comme en construction, l’oscillo-battant n’est pas une forme de châssis mais une manière d’ouvrir. Le vantail peut tourner autour d’un axe vertical, exactement comme une fenêtre à la française classique, ou basculer autour d’un axe horizontal placé en partie basse, comme un abattant qui s’incline vers l’intérieur. Ces deux mouvements sont rendus possibles par une seule et même quincaillerie, dissimulée entre l’ouvrant et le dormant, et commandés par une poignée unique. Vu de l’extérieur, rien ne distingue une fenêtre oscillo-battante fermée d’une fenêtre battante ordinaire : même cadre, mêmes profilés, même vitrage. C’est en manœuvrant la poignée que la différence apparaît, et c’est elle qu’il faut comprendre pour en tirer parti sans la malmener.

Ouverture à la française et ouverture en soufflet

En ouverture à la française, le vantail pivote sur ses ferrures côté charnières et s’ouvre en grand vers l’intérieur de la pièce. C’est la position du nettoyage des vitres et des grands courants d’air. En ouverture en soufflet, appelée aussi oscillo ou basculante, le vantail reste accroché en bas et s’incline par le haut de quelques centimètres seulement, retenu par un bras articulé, le compas. Une fente d’air se forme alors sur toute la largeur de la traverse haute, tandis que les côtés restent quasiment fermés. Ce mouvement n’empiète presque pas sur la pièce et laisse rideaux et mobilier en place. Les deux modes ne s’utilisent pas en même temps : on choisit l’un ou l’autre selon le besoin, en partant toujours de la position fermée.

La poignée à trois positions, chef d’orchestre du vantail

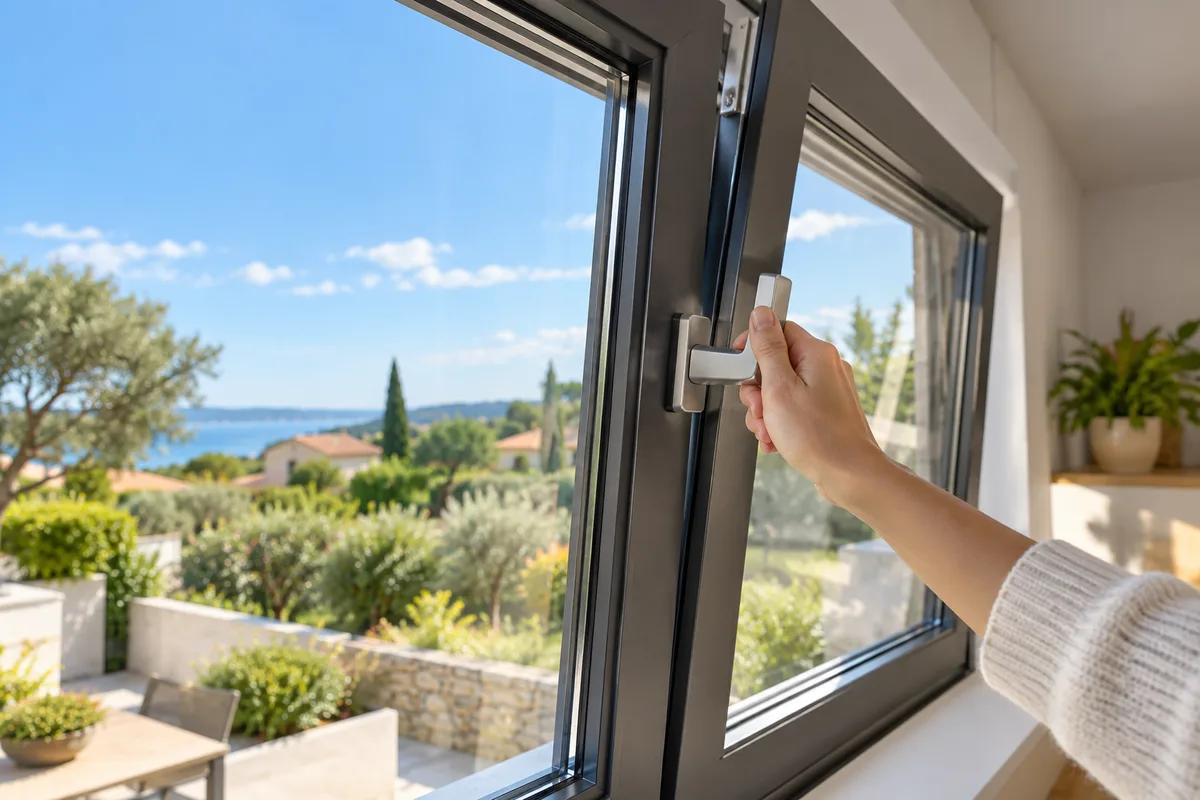

Sur la plupart des fenêtres oscillo-battantes, la poignée à trois positions suit une logique simple. Tournée vers le bas, elle verrouille : la fenêtre est fermée et les points de fermeture sont engagés. À l’horizontale, elle libère l’ouverture à la française. Tournée vers le haut, elle prépare le basculement en soufflet. La poignée ne fait que commander un boîtier, la crémone, qui déplace une tringle tout autour de l’ouvrant et choisit ainsi quels points restent accrochés au dormant. Le bon réflexe : repasser par la position fermée avant de changer de mode. Certaines quincailleries inversent l’ordre, poignée horizontale pour le soufflet et vers le haut pour l’ouverture à la française, afin de rendre la grande ouverture moins accessible : la logique de votre fenêtre se vérifie dans sa notice.

Un ou deux vantaux : où se place l’oscillo-battant

Sur une fenêtre à un vantail, la question ne se pose pas : l’unique ouvrant porte toute la quincaillerie oscillo-battante. Sur une fenêtre à deux vantaux, l’usage le plus courant consiste à équiper un seul vantail en oscillo-battant, celui qui porte la poignée et qui s’ouvre en premier. L’autre, dit semi-fixe ou vantail secondaire, se verrouille par sa propre crémone ou par des verrous intégrés dans son chant et ne s’ouvre qu’à la française, une fois le premier écarté. Ce choix évite de doubler les compas. Sur les grandes largeurs, on combine parfois un vantail oscillo-battant avec une partie fixe, ce qui allège l’ensemble et réduit le nombre de pièces mobiles. Une porte-fenêtre suit le même principe, avec des ferrures dimensionnées pour un vantail plus lourd.

La quincaillerie d’une fenêtre oscillo-battante, cœur du mécanisme

Quels que soient les matériaux des fenêtres retenus, PVC, aluminium, bois ou mixte, l’oscillo-battant repose sur un ensemble de ferrures logé dans une gorge creusée ou prévue dans le profilé de l’ouvrant. Cette quincaillerie périphérique fait le tour du vantail : elle verrouille, elle porte, elle guide et elle protège contre les erreurs de manœuvre. Elle travaille en permanence, à chaque ouverture, et supporte le poids du vantail vitré, qui augmente nettement avec un double ou un triple vitrage. Sa qualité, son dimensionnement et son réglage soigné comptent donc autant que le profilé lui-même pour la longévité et le confort de la fenêtre. Les pièces portent des noms un peu déroutants, mais chacune a un rôle précis, résumé dans le tableau ci-dessous.

Pièce de quincaillerie	Rôle dans la fenêtre
Poignée	Choisit l’une des trois positions
Crémone	Transforme la rotation en mouvement de tringle
Tringles et renvois d’angle	Propagent le mouvement autour de l’ouvrant
Galets et gâches	Accrochent l’ouvrant au dormant
Compas	Retient le haut du vantail en soufflet
Paumelle d’angle	Pivot bas commun aux deux ouvertures
Anti-fausse manœuvre	Bloque la poignée vantail ouvert

Crémone, tringles et galets : le verrouillage périphérique

Lorsque l’on tourne la poignée, la crémone fait coulisser une tringle plate le long du chant de l’ouvrant. Grâce à des renvois d’angle, ce mouvement se propage sur les montants et les traverses, si bien que plusieurs points bougent ensemble. Sur la tringle sont fixés des galets, petits pions souvent excentriques, qui viennent s’engager dans des gâches vissées sur le dormant. En position fermée, chaque galet se loge derrière sa gâche et plaque l’ouvrant contre les joints : c’est ce serrage réparti qui assure l’étanchéité à l’air et une bonne résistance au vent. Plus une fenêtre est grande, plus elle compte de points. Les galets excentriques permettent aussi d’ajuster finement la pression de serrage, réglage qui se fait avec une clé adaptée et beaucoup de modération.

Compas et paumelle d’angle, les deux pivots

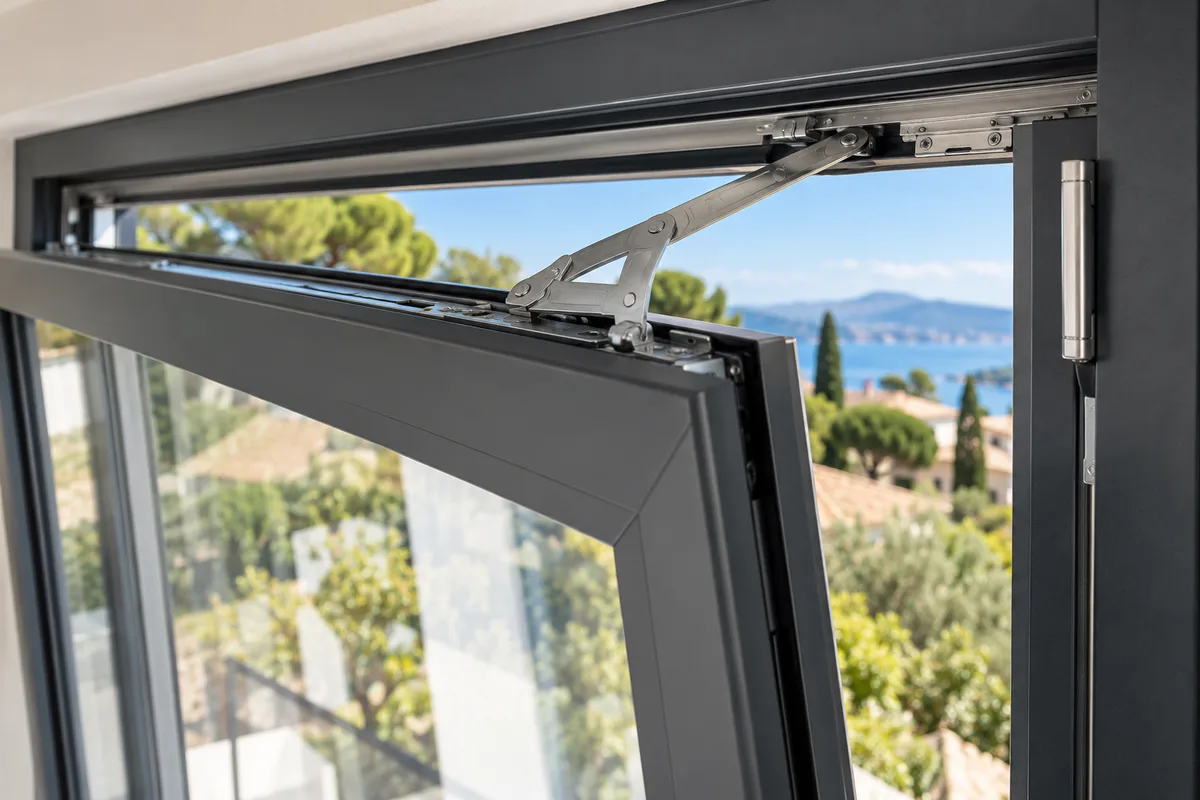

Le vantail oscillo-battant n’a pas de paumelles classiques réparties sur sa hauteur. Il est porté en bas, côté charnières, par une paumelle d’angle, une ferrure capable de pivoter sur deux axes : verticalement pour l’ouverture à la française, horizontalement pour le soufflet. En haut, le compas joue un double rôle. En ouverture à la française, son extrémité côté charnières sert de pivot supérieur et le bras reste replié dans la traverse. En soufflet, la tringle libère l’angle haut côté charnières, le bras se déplie et retient la traverse haute à une distance limitée du dormant, tandis que le vantail repose sur la paumelle d’angle et sur un appui côté poignée. D’où l’importance de dimensionner la quincaillerie selon le poids du vantail : un compas trop faible finit par fatiguer et laisser descendre l’ouvrant.

Anti-fausse manœuvre et relevage, les sécurités de manœuvre

La manœuvre la plus redoutée sur un oscillo-battant consiste à tourner la poignée alors que le vantail est déjà ouvert. Le haut se retrouve libéré pendant que le bas reste accroché, et l’ouvrant peut basculer, ne plus tenir que par un angle et s’en trouver déformé. Pour l’éviter, la plupart des quincailleries intègrent un dispositif anti-fausse manœuvre : tant que le vantail n’est pas plaqué contre le dormant, la poignée est bloquée dans sa position. Un autre élément, le relevage, soulève légèrement l’ouvrant lors de la fermeture pour le guider dans son logement et compenser un léger affaissement. Ces pièces ne dispensent pas de bons gestes : fermer franchement, tourner la poignée jusqu’en butée, ne jamais forcer. Une résistance inhabituelle signale presque toujours un réglage à reprendre.

Aérer avec une fenêtre oscillo-battante : usages et pièces adaptées

Si l’oscillo-battant a conquis autant de logements, c’est d’abord pour l’aération en soufflet. Ouvrir en grand reste la meilleure façon de renouveler rapidement l’air d’une pièce, mais ce geste n’est pas toujours possible : un meuble devant la fenêtre, des enfants qui jouent, une pluie fine ou une plante sur le rebord. La position basculée offre une alternative intermédiaire, que l’on peut laisser en place un moment sans y penser. Elle a toutefois ses propres règles d’usage, simples à retenir, en particulier par temps froid et lorsqu’on quitte la pièce. Comprendre comment l’air circule par la fente haute permet de choisir la bonne position selon la saison, la pièce et ce que l’on attend de la fenêtre à ce moment-là.

Le soufflet, une aération douce et maîtrisée

En position soufflet, l’ouverture se concentre en partie haute, là où l’air chaud et humide d’une pièce a tendance à s’accumuler. Il s’échappe par la fente tandis que de l’air extérieur entre par les côtés et le haut puis descend le long du vantail incliné, qui le dévie vers le plafond au lieu de le projeter sur les occupants. D’où un renouvellement progressif. Ce débit reste modeste : après une douche ou une cuisson, quelques minutes en grand ouvert renouvellent l’air bien plus vite. En hiver, laisser une fenêtre en soufflet pendant des heures refroidit surtout les murs et l’embrasure autour du dormant, ce qui peut favoriser la condensation à cet endroit. Le soufflet convient donc aux aérations courtes et répétées, et aux saisons douces pour les durées plus longues.

Les pièces où elle rend le plus de services

La fenêtre oscillo-battante trouve sa place dans presque toutes les pièces, mais certaines en tirent un bénéfice particulier. Dans une chambre, le soufflet permet d’aérer avant le coucher en gardant le rideau tiré et le vantail hors de portée du lit. Dans une cuisine, il évacue les odeurs de cuisson alors que le plan de travail ou l’évier placé devant la fenêtre empêcherait d’ouvrir en grand sans tout débarrasser. Dans une salle de bain, il aide à chasser la vapeur sans exposer la pièce aux regards, surtout avec un vitrage dépoli. Dans un bureau ou une pièce donnant sur rue, il offre un filet d’air sans laisser entrer tout le bruit d’un coup. Seules les ouvertures très hautes ou très larges demandent réflexion.

Sécurité en position soufflet : enfants, pluie et effraction

Le soufflet rassure parce que le passage est étroit, mais il ne faut pas lui prêter plus qu’il n’offre. Face à l’effraction, une fenêtre basculée n’est pas verrouillée : la plupart des points de fermeture sont libérés et une main glissée dans la fente peut atteindre la quincaillerie. On la referme donc en quittant le logement, surtout en rez-de-chaussée. Pour les jeunes enfants, une poignée à clé ou à bouton empêche de passer en ouverture à la française, et certaines quincailleries proposent l’ordre soufflet avant battant pour réserver la grande ouverture aux adultes. Côté pluie, le vantail incliné protège d’une averse calme, mais une pluie poussée par le vent peut ruisseler sur l’appui intérieur. Un vent violent sollicite aussi le compas : on referme avant un orage.

Entretenir une fenêtre oscillo-battante et connaître ses limites

Une fenêtre oscillo-battante bien posée et bien réglée se manœuvre d’un doigt pendant de longues années, à condition de ne pas oublier que sa quincaillerie est mécanique. Les pièces frottent, glissent et pivotent à chaque ouverture, été comme hiver, souvent plusieurs fois par jour, la poussière se dépose dans les gorges, les joints vieillissent au soleil et au froid. Un entretien régulier demande vraiment peu de temps et pas d’outillage particulier, et il prévient la plupart des pannes qui obligent à faire intervenir un professionnel. Il faut aussi savoir repérer les signes d’un réglage nécessaire et garder en tête que cette ouverture, si pratique soit-elle, ne convient pas à toutes les situations : ses limites méritent d’être pesées avant de commander.

Un entretien simple mais régulier

L’essentiel tient en trois gestes simples : nettoyer, lubrifier, vérifier. Le nettoyage concerne les gorges du dormant, où s’accumulent poussières et insectes, et les orifices de drainage en partie basse, qui doivent rester dégagés pour évacuer l’eau. La lubrification vise les pièces mobiles : galets, gâches, compas, paumelle d’angle, avec une huile fine ou une graisse prévue pour la quincaillerie, en évitant les produits qui attaquent les joints ou fixent la poussière. Les joints se nettoient à l’eau savonneuse, sans solvant, pour rester souples longtemps. La vérification consiste à manœuvrer la poignée dans ses trois positions et à observer le vantail en soufflet comme à la française. Une fois par an au minimum, davantage en bord de mer, cette routine suffit généralement.

1. DépoussiérerAspirer les gorges et dégager les drainages.
2. LubrifierHuile fine sur galets, gâches, compas et paumelle.
3. Soigner les jointsEau savonneuse, jamais de solvant.
4. ManœuvrerQuelques cycles complets pour répartir l’huile.

Reconnaître une quincaillerie déréglée

Plusieurs signes trahissent une fenêtre qui a besoin d’un réglage. Une poignée dure ou qui accroche en fin de course indique souvent que les galets frottent sur leurs gâches parce que le vantail s’est légèrement affaissé. Un ouvrant qui touche le dormant en bas côté poignée, qu’il faut soulever pour fermer, raconte la même histoire. Un sifflement par grand vent signale un serrage insuffisant. Plus inquiétant, un vantail qui se décroche partiellement en haut lors d’une ouverture à la française, ou qui bascule de travers, traduit une fausse manœuvre ou une pièce endommagée : on ne force pas, on maintient le vantail et on le replace contre le dormant avant de remettre la poignée en position. Les réglages se font sur la paumelle d’angle et le compas ; au moindre doute, on confie l’intervention à un menuisier.

Les limites à connaître avant de choisir

L’oscillo-battant n’a pas que des qualités. En ouverture à la française, le vantail occupe de la place dans la pièce : un meuble, un radiateur haut ou un lit devant la fenêtre gênent la grande ouverture, et les stores ou voilages fixés sur l’ouvrant doivent être compatibles avec le basculement. Sur les très grandes dimensions, le poids du vantail vitré sollicite fortement le compas et la paumelle d’angle ; la quincaillerie doit alors être choisie dans les capacités annoncées par son fabricant, et un coulissant ou une partie fixe combinée peuvent devenir plus judicieux. Le soufflet ne remplace pas non plus une ventilation du logement, ni une aération franche en hiver. Enfin, sa quincaillerie plus complète demande un réglage soigné dès la pose.

Peut-on transformer une fenêtre battante existante en oscillo-battante ?

Cela dépend du profilé de l’ouvrant, qui doit pouvoir recevoir la quincaillerie et le compas, et du poids du vantail. Un menuisier tranche la question sur place.

Faut-il prévoir une poignée à clé ?

Elle est utile dans une chambre d’enfant ou en rez-de-chaussée : verrouillée, elle empêche d’ouvrir la fenêtre sans la clé.
